DDR4内存编码规则
在选购内存的时候很容易买到假的或者货不对板的，学习如何辨别内存信息是非常关键的一门技术。 本篇以三星内存为例，介绍各种编码的含义
内存颗粒编码
三星DDR4内存编码规则为 K 4 A XX XX X X X - X X XX 各字段含义如下表
| 字段 | 含义 | 例子 |
|---|---|---|
| 第一字段(第1位) | 芯片品牌 | K：三星内存芯片 |
| 第二字段(第2位) | 芯片类型 | 4：DRAM |
| 第三字段(第3位) | 芯片类型(DRAM Type) | A：DDR4 SDRAM |
| 第四字段(第4、5位) | 容量(Density) | 4G：4Gb；8G：8Gb；AG：16Gb；BG：32Gb |
| 第五字段(第6、7位) | 芯片结构(位宽) (Bit Organization) | 04：x4；08：x8；16：x16 |
| 第六字段(第8位) | 逻辑Bank数量 (#of Internal Banks) | 5：16Banks |
| 第七字段(第9位) | 接口类型与电压(Interface) | 6：SSTL(1.5V)；W：POD(1.2V) |
| 第八字段(第10位) | 内存芯片的修正版本(Revision) | M、A、B、C、D、E、F、G分别代表第1、2、3、4、5、6、7、8版 |
| 第九字段(第11位) | 内存芯片的封装方式 (Package Type) | B：FBGA(Flip chip)；M：FBGA(DDP)；2 3：FBGA(2H 3DS)；4：FBGA(4H TSV)；5：FBGA(4H 3DS) |
| 第十字段(第12位) | 工作温度与能耗 (Temp&Power) | C：商业温度(0°C~85°C)和正常能耗 I：工业温度(-40°C~95°C)和正常能耗 |
| 第十一字段(第13、14位) | 内存芯片的速度标志(Speed) | PB RC TD RB TC WD VF WE YF AE |

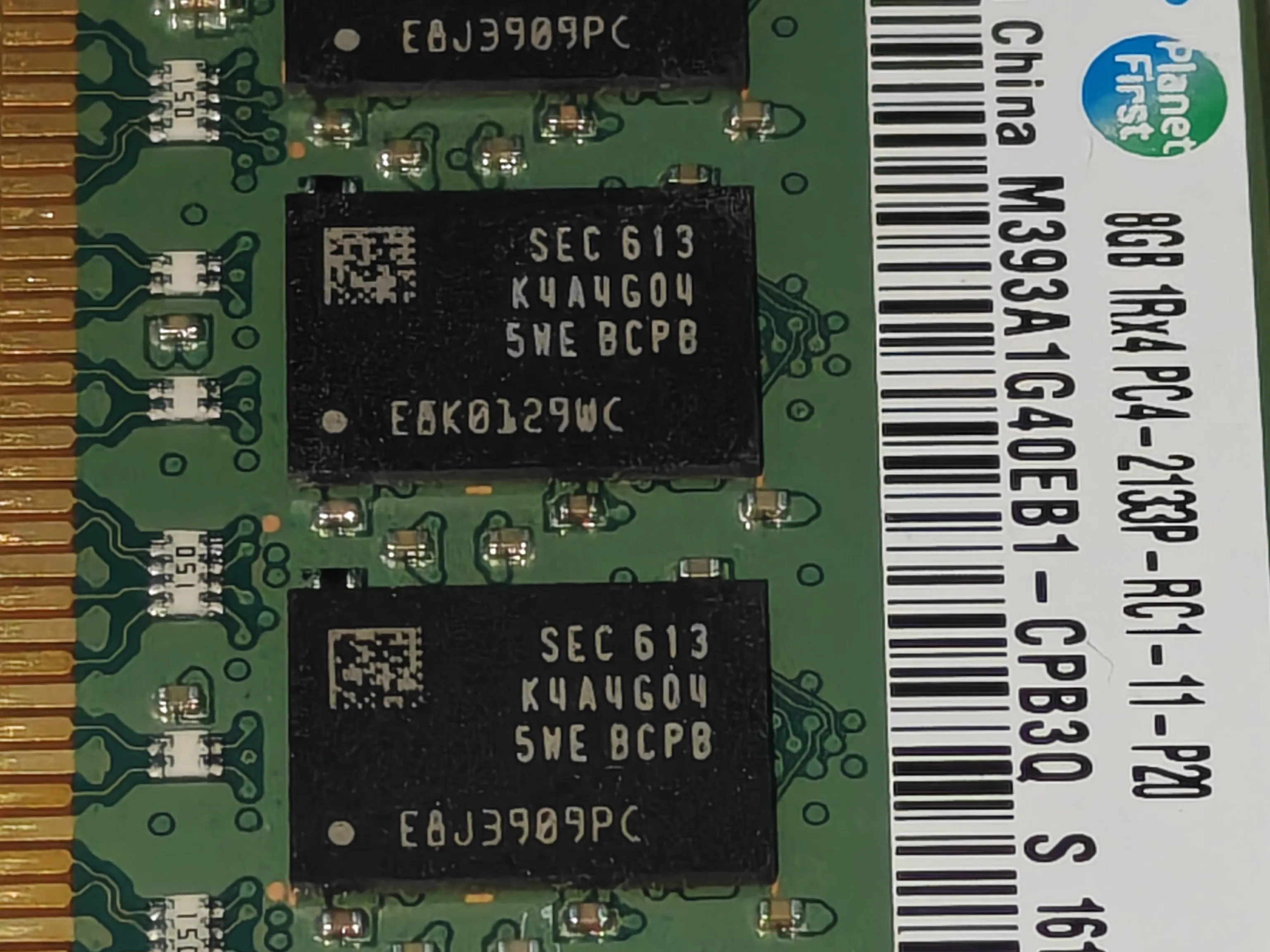

以下图为例解析一个
如图可见这是三星的一条DDR4-2133 8GB的服务器内存 颗粒信息K 4 A 4G 04 5 W E B C PB 那么就是：三星内存芯片，DRAM，DDR4 SDRAM，单颗4Gb，位宽4bit，共16个Bank(实际数有18个，还有两个用于ECC存储校验码，不计入实际存储)，POD1.2v(POD是一种I/O接口电平标准)，第六版，采用FBGA(Flip chip)封装,商业温度，DDR4-2133(1066MHz@cl=15,TRCD=15,tRP=15)。
这么看来这条内存和标签完全一致，那么这是一条纯血的三星内存。
标签编码
消费级SO-DIMM/DDR/U-DIMM
格式：M X XX A XX X X X X X - X XX
| 字段 | 含义 | 例子 |
|---|---|---|
| 第一字段(第1位) | 内存模块 | M |
| 第二字段(第2位) | 模块类型 | 3：DIMM；4：SODIMM |
| 第三字段(第3、4位) | 数据位 | 71: X64 260PIN UNBUFFERED SODIMM 74: X72 260PIN ECC UNBUFFERED SODIMM 78: X64 288PIN UNBUFFERED DIMM 86: X72 288PIN LOAD REDUCED DIMM 91: X72 288PIN ECC UNBUFFERED DIMM 92: X72 288PIN VLP REGISTERED DIMM 93: X72 288PIN REGISTERED DIMM |
| 第四字段(第5位) | 内存颗粒类型 | A：DDR4 SDRAM(1.2V VDD) |
| 第五字段(第6、7位) | 颗粒容量 | 56：256M；51：512M；1G : 1G 2G : 2G；4G : 4G；8G: 8G AG: 16G；1K : 1G (FOR 8Gb)；2K : 2G (FOR 8Gb)； 4K : 4G (FOR 8Gb)；8K : 8G (FOR 8Gb)；AK: 16G |
| 第六字段(第8位) | 补偿BLANK位接口 | 4：16BANKS&POD-1.2v |
| 第七字段(第9位) | 颗粒位宽 | 0：x4；3：x8；：4：x16 |
| 第八字段(第10位) | 颗粒版本 | 与颗粒编码一致 |
| 第九字段(第11位) | 封装方式 | 与颗粒编码一致 |
| 第十字段(第12位) | PCB版本 | 0、1、2、3、4分别代表NONE、1、2、3、4版 |
| 第十一字段(第13位) | 工作温度与能耗 | 与颗粒编码一致 |
| 第十二字段(第14、15位) | 速度标志 | 与颗粒编码一致 |

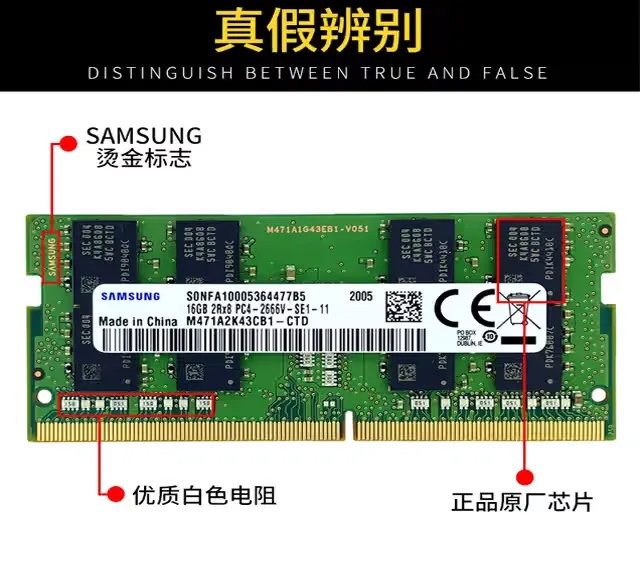

解码示例（M 4 71 A 2K 4 3 C B 1 - C TD）：
这是一个SODIMM(笔记本内存)，数据位宽64bit，有260个金手指，Unbuffered(无缓冲，最常见的内存模组)，内存颗粒单科8Gb，16个颗粒，POD-1.2V，颗粒第四版，颗粒位宽8bit，封装方式FBGA(Flip chip)，PCB版本第一版，温度商业温度，正常能耗，速度2666(1333MHz@cl=19,TRCD=19,tRP=19)
企业级RDIMM/LRDIMM命名
专为服务器设计，含ECC校验 示例（M393A1G40EB1 - CPB3Q） M393：RDIMM内存 A：DDR4(B：DDR3；C：DDR5) 1G40：单颗容量1Gb,位宽4bit EB1：颗粒版本/PCB版本 CPB：C代表商业温度，PB是速率标志
累死我了，最后企业级命名有点水，emm
如果这篇文章对你有用不要忘记留言哦~
